N-J301 Mannelijke N-type coaxiale RF-connector ¢ compatibel met SFCJ-50-3-51 kabel

N-J301 Mannelijke N-type coaxiale RF-connector ¢ compatibel met SFCJ-50-3-51 kabel

Productoverzicht

De N-serie is een RF-coaxialconnector met middelmatig vermogen met een gegraven koppelmechanisme, ontwikkeld in overeenstemming met de normen MIL-C-39012 en IEC 60169-16.ontworpen voor toepassingen met hoge prestaties, biedt het:

Sterke trillingsvermogen

Uitstekende mechanische en elektrische stabiliteit

Hoge betrouwbaarheid in ruwe omgevingen

Volledige uitwisselbaarheid met wereldstandaard N-type aansluitingen

Toepassingen

Deze connector wordt veel gebruikt in:

Militaire systemen

Op de grond gebaseerde radarsystemen en lanceersystemen

Radioapparatuur

Draadloze communicatie-infrastructuur

Instrumenten- en meetsystemen

Hoogtepunten

Speciaal ontworpen voor SFCJ-50-3-51 RF coaxialkabel

Duurzame draadloze interface zorgt voor veilige verbindingen met weinig verlies

Grote frequentiesteun en lage VSWR

Robuuste structuur voor veldgebruik en veeleisende omgevingen

Eenvoudige montage en constante elektrische prestaties

Uiterlijk

Technische parameters

Elektrische eigenschappen			Temperatuurbereik	-65 ̊+125°C
Kenmerkende impedantie		50Ω	Frequentiebereik	DC-11GHz
Dielectrische bestandspanning		1500 V	VSWR	≤ 1.3
Isolatieweerstand		≥ 5000 MΩ	Invoegverlies	≤ 0.06dB
Contactweerstand	Centrale geleider	≤ 1,5 mΩ	Mechanische eigenschappen
	Buitenste geleider	≤ 0,2 mΩ	Duurzaamheid	500 keer

Materialen en oppervlaktebehandeling

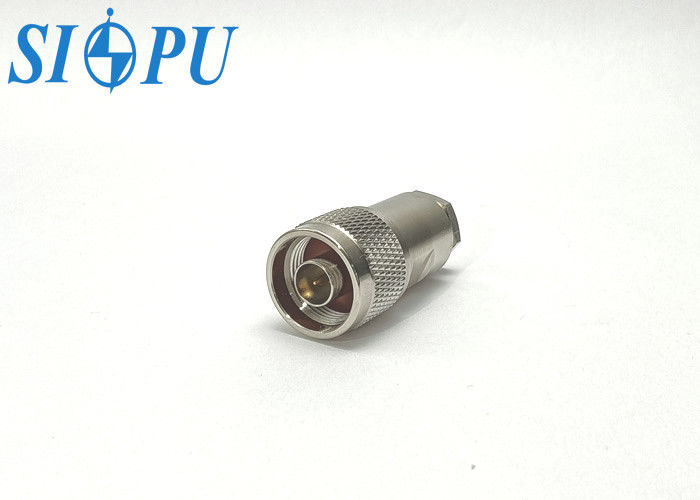

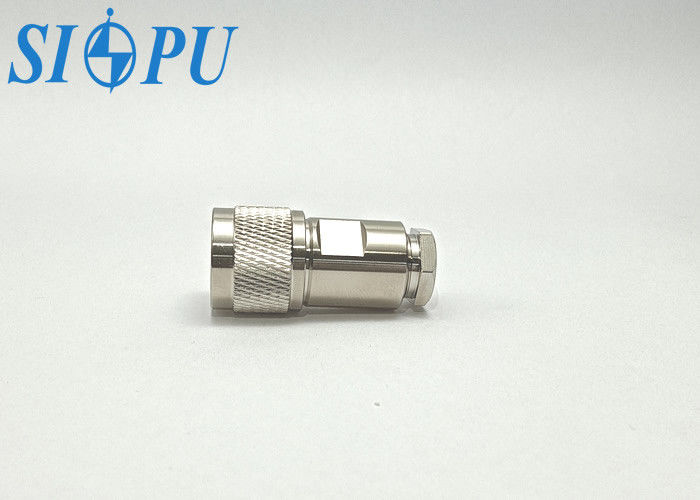

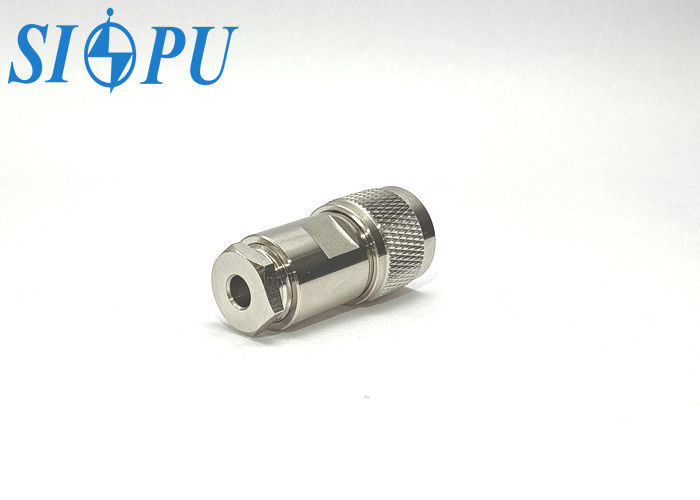

Foto galerij van het product
